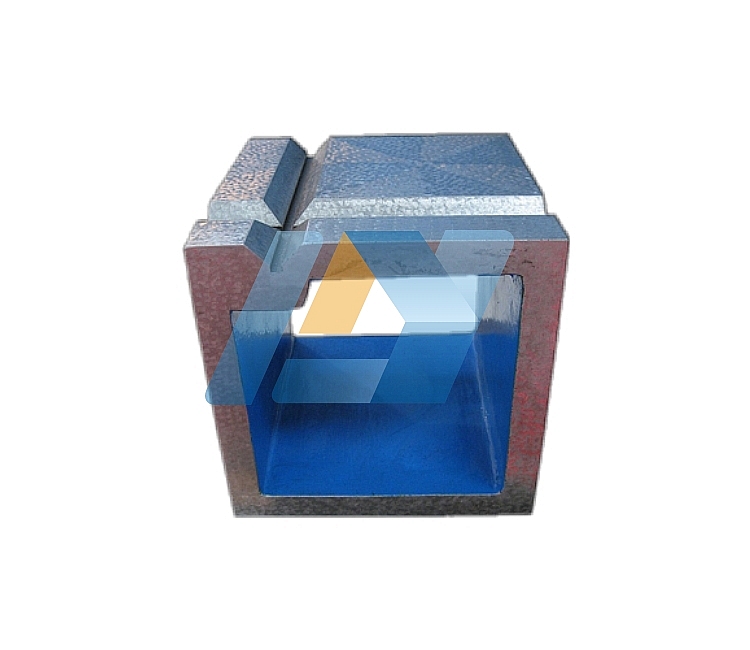

划线方箱

划线方箱

划线方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。
产地:中国>河北>沧州
供应商:河北隆烨机械制造有限公司
技术服务热线:0317-8250809 13722740088

划线方箱详细内容介绍

划线方箱主要用于零部件平行度、垂直度的检验和划线时支撑工件,一般为边长相同的正方体或长方体,可根据用户要求制作各种规格和等高方箱及长方筒。按JB/T3411.56-99制造,材料HT200。方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。方箱检定的环境条件:常温。对于刮研制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm正方形内斑点数为:1级、2级不少于25点;3级不少于20点。

划线方箱的使用要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其它缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。

划线方箱的检测方法:

划线方箱检定方法对于边长为300mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其较大值,当误差方向不一致时取其较大正差与较大负差值之和,为该受检面平面的平面度。

划线方箱平面度的检定方法:对于边长为300mm及以下的方箱,检定时在划线方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在划线方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时,取其较大值,当误差方向不一致时取其较大正差与较大负差值之和,为该受检面平面的平面度。划线方箱检定的环境条件:常温、常湿。

划线方箱的材质:划线方箱采用灰铸铁HT200-250,按JB/T3411.56-99制造。铸铁划线方箱经过两次人工退火处理,去除内应力,铸件结构稳定,不易变形。

划线方箱的包装:划线方箱采用全木制包装,包装前经过、防锈处理。里面带有产品合格证明,标明出厂日期。

划线方箱的技术参数:

规格(mm)工作面的平面度工作面的垂直度.平行度及V型槽对底部和侧面的平行度
精度等级(μm)
1级2级3级1级2级3级
100×100×1003.571571530
150×150×150491781835
200×200×2004.5102092040
250×250×25051122102245
300×300×300
1225
2550
400×400×400
1530
3060
500×500×500

35

70
600×600×600

40

80
