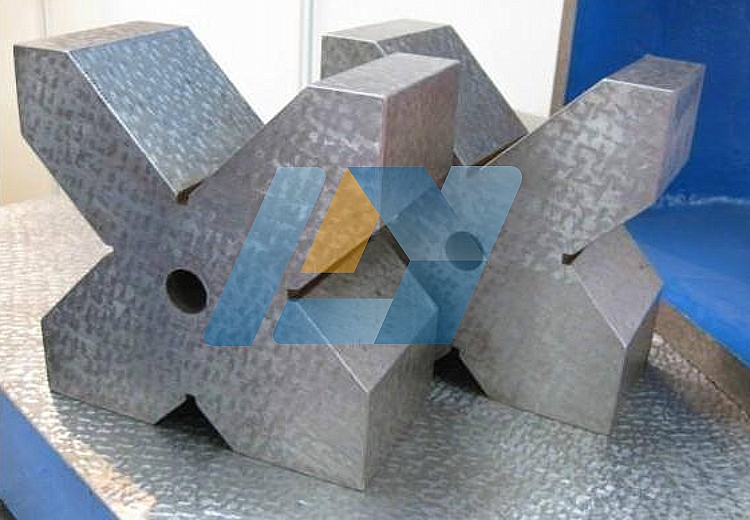

铸铁V型架采用的是铸铁材质。根据精度分可以分为,普通精度两种。
铸铁V型架的规格:
1、V型铁按JB/T8047-95制造,也称为V型架,常用的有三口V型铁,单口V型铁和五口V型铁。V型铁采用HT200-250材质,成对供应,主要用于轴类零件的检测、划线、定仪及机械加工中的装夹。
2、V型架精度:分为1级、2级、3级。
3、V型架主要用来安放轴,套筒,圆盘等圆形工件,以便找中心线与划出中心线。
一般V型架都是一副两块,两块的平面与V型槽都是在一次安装中磨出的。V型架的尺寸相互表面间的平行度,垂直度误差在0.01毫米之内,V型槽的中心线在V型架的对称平面内并与底面平行,同心度,平行度的误差也在0.01毫米之内,V型槽半角误差在±30~±1范围内。V型架也可做划线,带有夹持弓架的V型架,可以把圆柱形工件牢固的夹持在V型架上,翻转到各个位置划线。
规格mm | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽两侧面对称度 | V型槽对端面的垂直度 | |||||
V型架精度等级um | ||||||||||
1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | 1 | 2 | |
60×60×50 | 2 | 3 | 5 | 10 | 5 | 10 | 10 | 20 | 5 | 10 |
105×105×78 | 3 | 5 | 8 | 15 | 8 | 15 | 16 | 30 | 8 | 15 |
100×100×65 | 10 | 20 | 10 | 20 | 20 | 40 | ||||
150×150×80 | 15 | 25 | 15 | 25 | 30 | 50 | ||||
200×200×90 | 15 | 25 | 15 | 25 | 30 | 50 | 12 | 25 | ||
300×300×120 | 20 | 30 | 20 | 30 | 40 | 60 | 25 | 35 |
